Ang Planetary Reduction Drive usa ka mekanikal nga sistema sa transmission base sa mekanismo sa gear sa planeta nga nakab-ot ang pagkunhod sa tulin ug pagpadako sa torque. Kini kaylap nga gigamit sa mga kagamitan sa industriya nga nanginahanglan taas nga katukma ug taas nga output sa torque. Ang Planetary Reduction Drive nag-convert sa high-speed low torque input power ngadto sa ubos-speed high torque output power pinaagi sa meshing motion sa planetary gear component, samtang gimintinar ang mga kinaiya sa compact structure ug episyente nga transmission. Ang Planetary Reduction Drive usa ka mekanikal nga transmission base sa usa ka planetary gear system, nga panguna nga gigamit aron makunhuran ang katulin sa input ug madugangan ang output torque. Ang kinauyokan niini nga mga bahin naglakip sa coaxial input ug output, taas nga power density, ug multi{6}}stage deceleration nga kapabilidad
Ang Planetary Reduction Drive nakab-ot ang hingpit nga kombinasyon sa taas nga ratio sa pagkunhod, taas nga torque output, ug compact nga istruktura pinaagi sa load splitting ug coaxial transmission sa planetary gear system, nga naghimo niini nga gipili nga solusyon sa high-end transmission field. Bisan pa sa taas nga disenyo ug gasto sa paghimo niini, kini adunay dili mapulihan nga mga bentaha sa mga senaryo sama sa robotics, automation sa industriya, bag-ong mga salakyanan sa enerhiya, aerospace, ug robotics nga nanginahanglan estrikto nga pasundayag ug mga kinahanglanon sa wanang.
Ang operasyon sa Planetary Reduction Drive gibase sa compound motion sa "rotation+revolution" sa planetary gears, ug ang prinsipyo sa deceleration ug torque increase mahimong masabtan pinaagi sa mosunod nga proseso:
|
Dalan sa transmission sa kuryente |
Ang gahum gipasa gikan sa input shaft ngadto sa sun gear, nga nagtuyok aron sa pagpadagan sa naglibot nga planetary gears sa pagtuyok sa iyang kaugalingong axis; Sa samang higayon, tungod sa meshing tali sa planetary gear ug sa fixed internal gear ring, ang reaksyon nga pwersa sa internal gear ring nagduso sa planetary gear sa paglibot sa sun gear uban sa planetary carrier; Sa katapusan, ang orbital motion sa planetary carrier gipasa ngadto sa load pinaagi sa output shaft. |
|
Pagkalkula sa ratio sa transmission |
Ang pagkunhod sa ratio (ang ratio sa input speed ngadto sa output speed) gitino pinaagi sa gidaghanon sa mga ngipon sa sun gear ug inner ring gear. Sa diha nga ang sulod nga ring gear gitakda, ang sun gear kay input, ug ang planetary carrier mao ang output, ang pormula mao ang: Reduction ratio=1+(gidaghanon sa mga ngipon sa sulod nga ring gear/gidaghanon sa mga ngipon sa sun gear) Pananglitan, kung ang gidaghanon sa mga ngipon sa sun gear kay 20 ug ang gidaghanon sa mga ngipon sa sulod nga ring gear kay 80, nan ang reduction ratio kay 1+(80/20)=5, nga nagpasabot nga sa matag 5 ka rebolusyon sa input speed, ang output shaft motuyok og 1 ka rebolusyon. |
|
Relasyon tali sa torque ug katulin |
Sumala sa balaod sa konserbasyon sa enerhiya, wala magtagad sa mga pagkawala, ang input nga gahum (speed x torque) mao ang gibana-bana nga katumbas sa output gahum. Busa, sa panahon sa proseso sa deceleration, samtang ang katulin mokunhod, ang torque proporsyonal nga mapadako sumala sa pagkunhod ratio (ang aktuwal nga output torque kinahanglan nga tagdon ang transmission efficiency, kasagaran usa ka-stage efficiency sa 95% -98%). |
Dinhi Niini nga panid, gipaila namo ang among PET serial Planetary Gear Reducers, imong makita ang mga han-ay, natapos nga mga gearbox, mga video sa pagsulay sama sa mosunod:
Usab Giabi-abi ka sa pagtan-aw sa daghang mga proyekto o pagbisita sa among video gallery pinaagi sa Youtube: https://www.youtube.com/@tallmanrobotics
|

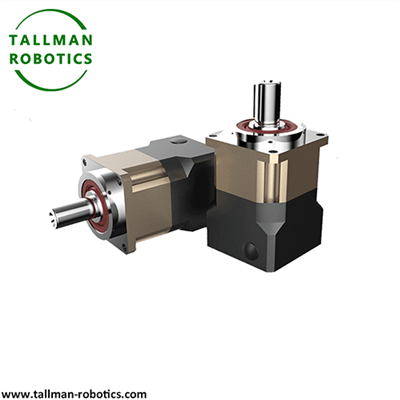

Serye sa Helical Gear: PET |
|
|
|
Ang Planetary Reduction Drive usa ka episyente nga reduction device nga adunay planetary gear component isip core niini, nga nakab-ot ang "reduction and torque increase" pinaagi sa coordinated motion sa sun gear, planeta gear, planeta carrier, ug internal gear ring. Kini adunay mga bentaha sa compact structure, high power density, high efficiency, ug smooth operation.
Gikan sa mga robot sa industriya hangtod sa bag-ong kagamitan sa enerhiya, gikan sa mga instrumento sa katukma hangtod sa bug-at nga makinarya, ang Planetary Reduction Drive usa ka hinungdanon nga kagamitan alang sa pagkab-ot sa pagkakabig sa kuryente ug tukma nga pagkontrol sa modernong mekanikal nga engineering. Ang pasundayag niini direkta nga nakaapekto sa kahusayan, katukma, ug kasaligan sa tibuuk nga sistema sa mekanikal. Sa pag-uswag sa industriyal nga paniktik, ang panginahanglan alang sa taas nga katukma, taas nga kasaligan, ug gaan nga gibug-aton sa Planetary Reduction Drive magpadayon sa pagduso sa ilang kabag-ohan sa teknolohiya.
